제품 개요

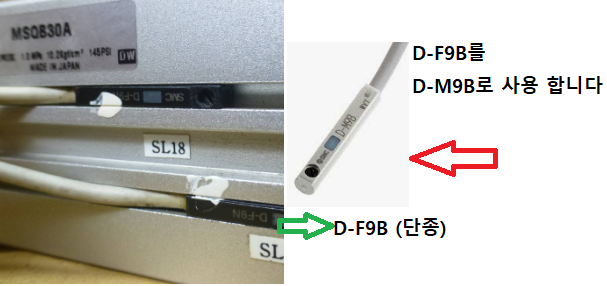

SMC 실린더 전자 개폐기 D-F9B는 2004년경에 단종되어 더 이상 생산 또는 판매되지 않습니다. 때때로 자동 컨트롤러 또는 기타 자석의 실린더를 감지하는 데 여전히 사용됩니다. 그러나 D-F9B와 같은 부품 번호는 없습니다. 대체품으로 D-M9B 시리즈를 대체품으로 사용하십시오(치수 동일).
용도별
예를 들어 D-F9B 500mm 제품은 D-M9B 500mm를 사용합니다. D-F9P 시리즈 등 DF 시리즈 부품 번호는 D-M9 부품 번호로 사용됩니다.
D-F9N(3선식) 출력은 NPN 출력형 마그네틱 마그넷 스위치입니다.
D-F9P(3선식) 출력은 PNP 출력형 마그네틱 마그넷 스위치입니다.
D-F9B DC 2선 리드 스위치 전원 전압 DC10~28V.
D-F9N. 신구대체표 외(SMC).pdf
0.72MB
새롭고 오래된
D-F9N 기존 유형을 새 유형으로 교체하기 위한 데이터입니다. 대체 테이블을 참조하십시오.
확인: 실린더 리드 스위치 DM 시리즈에는 단락 보호 회로가 없습니다. 구형 모델과 신형 모델의 주요 치수와 기능은 거의 동일합니다. 그러나 DF에는 단락 보호 기능이 있지만 DM 시리즈에는 단락 보호 기능이 없습니다. 취부 및 배선시에는 2선식을 부하를 걸어 사용하여야 합니다. 3선식의 경우 NPN.PNP 신호를 확인 후 결선하십시오.
